萬用示波表
瀏覽量：2814 上傳更新：2018-07-06
品牌：

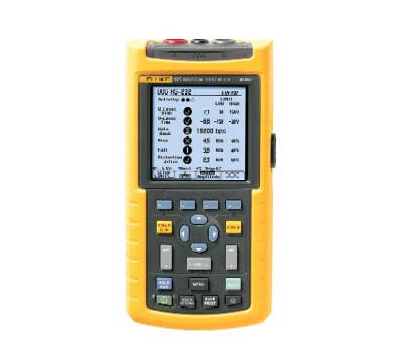

緊湊的Fluke 120 系列工業萬用示波表是工業領域故障檢測和安裝應用的首選方案，它是一款真正集成式的測試工具，集示波器、多用表、無紙記錄儀于一身，經濟、簡便易用。利用Fluke 120 系列工業萬用示波表，可以快速地診斷機器、設備、控制和電力系統的故障。
| 技術指標 |
| 示波器帶寬 | | Fluke 125: | 40 MHz | | Fluke 124: | 40 MHz | | Fluke 123: | 20 MHz |
|
| 雙輸入真有效值多用表 |
| 直流電壓、交流電壓、直流電壓＋交流電壓、歐姆、通斷、二極管測試 |
| 電流、 °C、°F、電容、dBV、dBM、 波峰因數、保持和歸零 |
|
| 趨勢繪圖記錄 |
| 自動垂直比例和時間比例 |
| 顯示實際值、最小、最大和平均值讀數 |
|
| 光標 | | Fluke 125/124: | ?T、1/?T、V、?V、上升和下降時間 |
|
| 實時采樣率 | |
| 等效采樣率 |
| 最多 2.5 GS/s (125, 124) 或 1.25 GS/s (123)。 |
|
| 輸入和數字轉換器 | |
| 時基范圍 | | Fluke 125/124: | 20 ns - 1 min/div | | Fluke 123: | 10 ns - 1 min/div |
|
| 輸入靈敏度 | |
| 觸發類型 |
| 即觸即測（Connect-and-View?）、 正常、單次、沿觸、視頻觸發、外部觸發 |
|
| 毛刺捕獲 | |
| 示波測量 |
| 自動測量: 26（所有儀表） 另外，Fluke 125 還可測量單相和平衡式三相（三角形）電源系統的功率 (W)、VA、VAR 和功率系數 (PF)。 |
|
| 諧波模式 |
| Fluke 125 可以分析電源信號的諧波內容。 參見下文了解詳情。 |
|
| 最大記錄長度 | |
| 存儲 | | Fluke 125/124: | 20 個屏幕和設置 | | Fluke 123: | 10 個屏幕和設置 |
|
| 額外的電源測量功能（僅限 Fluke 125） |
測量類型:
| | ? | 瓦特， | | ? | VA， | | ? | VAR， | | ? | 功率系數 (PF) |
|
電源配置:
| |
| 電壓測量 | |
| 最高安全工作電壓 |
| 通道 B；使用 i400s（隨附）或其它兼容電流鉗表 |
|
電流鉗表或分流靈敏度:
|
| 0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。 |
|
| 諧波模式（僅限 Fluke 125） |
|
| 將波形信息轉換成諧波顯示（使用 FFT 處理），其中顯示第 1 個（最多至第 33 個）諧波的相對振幅 |
|
分析波形:
|
| 自動生成電壓波形（通道 A）、電流波形（通道 B）或功率（通道 A x 通道 B）。 |
|
諧波頻率范圍:
|
| DC 可達第 33 個諧波（基本型最高 60 Hz）； |
| DC 可達第 24 個諧波（基本型最高 400 Hz）。 |
|
| 顯示 |
| 圖形顯示第 1 個（最多至第 33 個）諧波和 DC；相對于基本型的振幅以 % 為單位進行顯示 |
|
| 測量: |
| 各個諧波的相對振幅； |
| THD，單位: %r 或 %f。 |
|
| 機械和一般參數 |
| 尺寸 | |
| 重量 | |
| 保修期 | |
| 電池壽命 | |
| RS-232/USB 接口 |
| 通過可選的PM9080/OC4USB打印機或PC接口光隔離 |
|
